Описание
Описание:

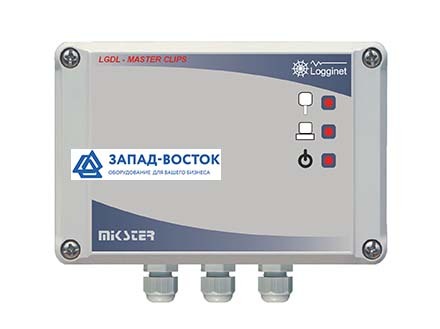

Блок регистраций и записи данных (самописец) серии Unit LGDL-01 /02 Master Clips с проводным подключением используется для записи данных с датчиков таких величин, как температура и влажность и загрузки данных в программную среду LOGGINET CLIPS.Подключаемые системные датчики температуры серии LGT- Clip и влажности LGTH Clip. Можно подключить от 1 до 32 датчиков к одному блоку LGDL-Master и объединить все в одну систему мониторинга LOGGINET CLIPS.
Блок имеет светодиоды на панели для визуального контроля работы, встроенные часы реального времени, большой объём памяти позволяющая сделать систему записи независимой от работы ПК. Максимальная длина сети для каждого центрального регистратора данных составляет до 300 м.
Опционально: модель Unit LGDL-02- Master Clip GSM с установленным датчиком GSM для дополнительной сигнализации о работе, аварийных ситуаций СМС на телефон оператора.
Блок записи взаимодействует с компьютерной программой, используемой для визуализации данных и архивирование, v.2.06 или более поздние. Бесплатное программное обеспечение доступно от Mikster Sp.
Схема подключения блока записи Unit LGDL-01 /02 Master Clip:
Обозначения:
1. Перемычка выбора режима работы
2. Переключатель сервисного режима
3. Сервисный разъем
4. Разъем сигнального элемента
Ключ:
5. Подключение источника питания 24 В
6. Подключение разъемов RS-232
7.Соединение датчиков LGT-02 и LGTH-02
Схема подключения блока записи Unit LGDL-02 Master Clip GSM:
